K58
K58 - 气动活塞密封件
K58 气动活塞密封件是一种双作用密封元件,由铝制主体、提供密封的聚氨酯形圈、POM 轴承、用于静态密封的 O 形圈和磁体组成。
优势
应用领域
优势
• 完整的活塞头
• 轻巧的铝制机身
• 高速运转时磁体的超强定位能力
• 高摩擦阻力
• 结构紧凑,无需额外的导向环
• 高摩擦阻力
• 使用寿命长
• 带有通风通道的设计可提供冲程末缓冲
• 轻巧的铝制机身
• 高速运转时磁体的超强定位能力
• 高摩擦阻力
• 结构紧凑,无需额外的导向环
• 高摩擦阻力
• 使用寿命长
• 带有通风通道的设计可提供冲程末缓冲
应用领域
• 位置控制气缸
• 建议用于符合 ISO 标准的气缸。
• 建议用于符合 ISO 标准的气缸。
材料
代码
压力
(max) bar
(max) bar
温度
(max) °C
(max) °C
滑动速度
(max)- m/s
(max)- m/s
PU, POM
铝
磁体, NBR
铝
磁体, NBR
PU9201, PM9901
AL9901, MK9901
NB7001
AL9901, MK9901
NB7001
16
-30/+80
1.0

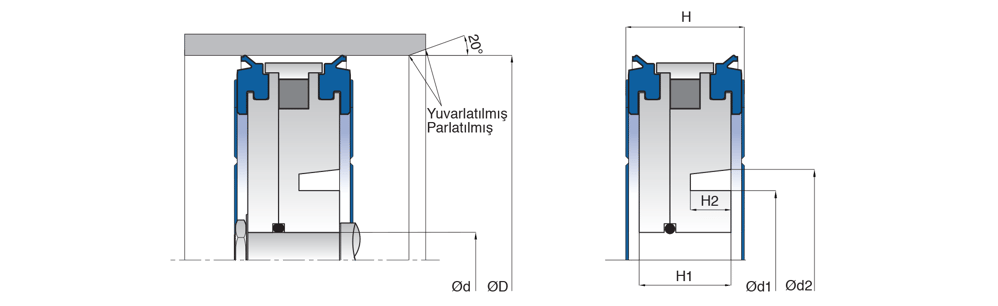

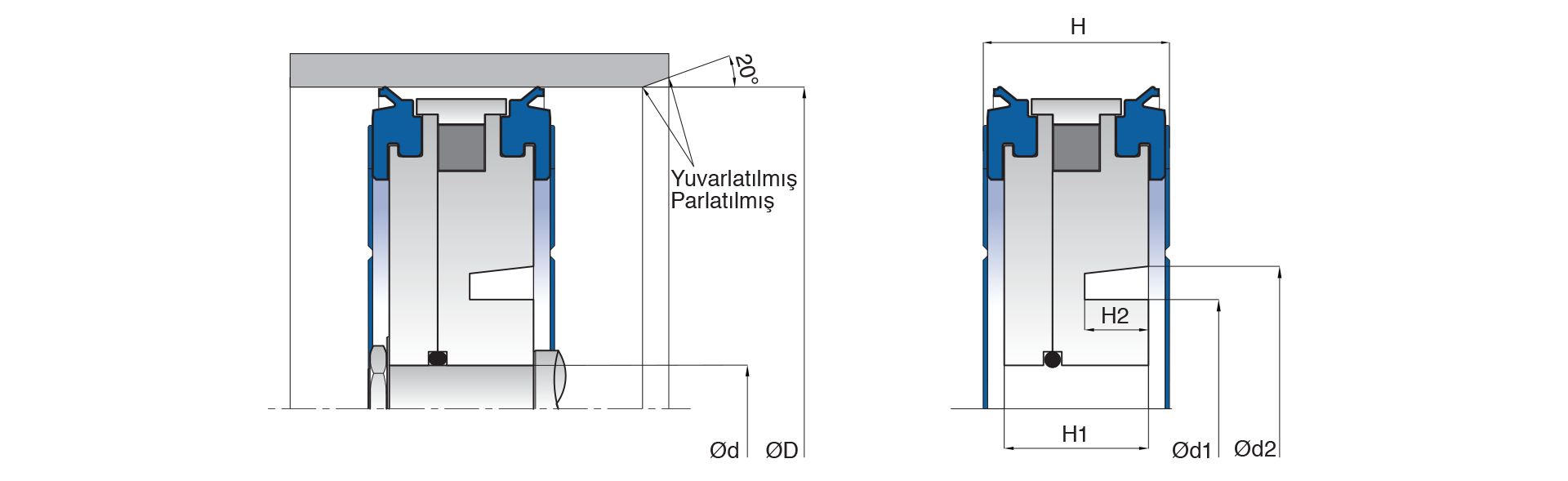

D (H11) | d (f8) | d1 (+0.2/-0) | d2 (+0.2/-0) | H | H1 | H2 | 材料 | Kastaş 代码 | ||
---|---|---|---|---|---|---|---|---|---|---|
K58-032 | 32 | 8 | 16.3 | 20.7 | 14.5 | 10.65 | 5.2 | PU9201 | 10022060 | |
K58-040 | 40 | 8 | 21.4 | 26.5 | 15.2 | 11.7 | 5.8 | PU9201 | 10022070 | |
K58-050 | 50 | 10 | 27.3 | 33.1 | 16 | 12.15 | 5.1 | PU9201 | 10022078 | |
K58-060 | 60 | 10 | 25 | 30.8 | 19.2 | 15.85 | 5 | PU9201 | 10022085 | |
K58-063 | 63 | 10 | 28 | 33.8 | 19.2 | 15.85 | 5 | PU9201 | 10022087 | |
K58-080 | 80 | 12 | 29 | 34.4 | 22 | 17.5 | 8.5 | PU9201 | 10022094 | |
K58-100 | 100 | 17 | 39.6 | 46.8 | 25.5 | 20 | 8.85 | PU9201 | 10022103 |
